端部立柱是纜索護欄的主要配件，每段中應用兩支，它的作用就是用來拉緊中間鋼絲繩不會過松。

六索纜索護欄端部立柱一般規格是:柱高196*5*1680，斜撐:196*5*2200;底部鋼板:250*9*2000

五索纜索護欄端部立柱一般規格是:柱:168*5*1680，斜撐:168*5*2100;底部鋼板:200*9*2000

在安裝中纜索護欄端部立柱通常采用開挖澆筑安裝，施工較為簡單。每根立柱應按設計圖要求定位，并埋入到規定的深度。立柱的最大間距應符合本規范第六章表6.1.5-1、表6.1.6-1的規定。立柱的總長度允許誤差為+10mm/-0mm，立柱的柱頂高度可按設計標高控制，其允許誤差為±5mm，安裝完成的立柱應垂直于地平面，其垂直度允許誤差為±3mm/m，纜索張拉后立柱不得出現傾斜。安裝完成的纜索護欄應與公路的平面線形和縱向線形相一致。

表面處理：熱鍍鋅與噴塑兩種方法處理，具有耐腐朽，抗老化，免去二次油漆工序，使用壽命長。

端部立柱的混凝土基礎應符合設計圖規定的尺寸要求，水泥混凝土強度應達到規定要求。水泥混凝上表面不應出現蜂窩、露筋、麻面等明顯缺陷。裝配式構件的預埋數量和位置應與設計圖一致。

 應檢查基礎混凝土周圍回填土的質量和夯實后的密實度。回填土經夯實后密實度應不低于鄰近路基的密實度。

 每根立柱應按設計圖要求定位，并埋人到規定的深度。立柱的最大間距應符合規范規定。立柱的總長度允許誤差為±10mm。立柱的柱頂高度可按設計標高控制，其允許誤差為±5mm。安裝完成的立柱應垂直于地面，其垂直度允許誤差為±3mm／m。纜索張拉后立柱不得出現傾斜，安裝完成的纜索護欄應與公路的平面線形和縱向線形相一致。

打入的立柱頂部不允許出現碎裂或變形，立柱頂部應加柱帽。

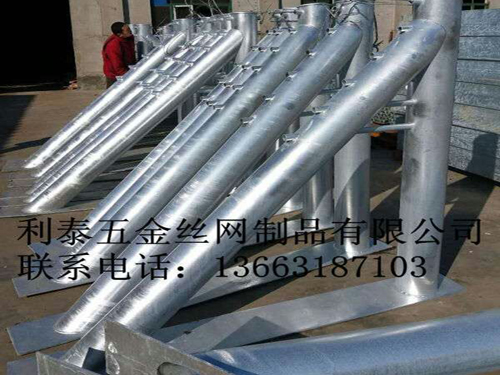

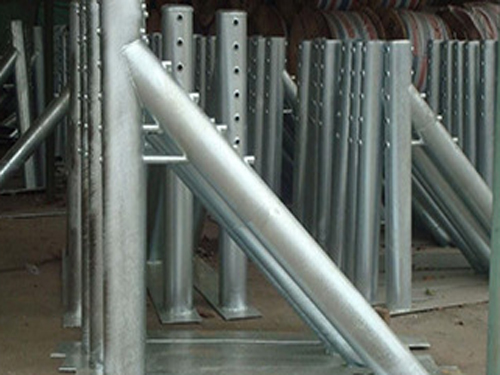

端部立柱--01	端部立柱--02

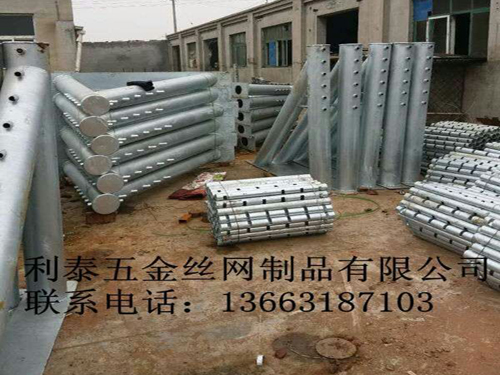

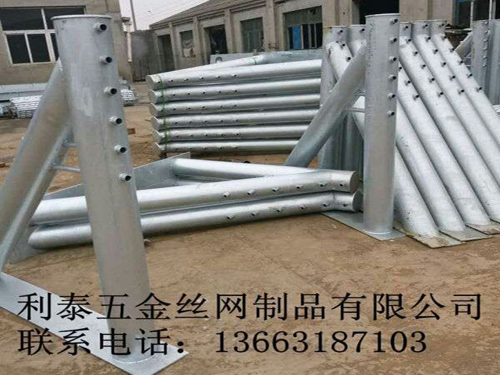

端部立柱--03	端部立柱--04

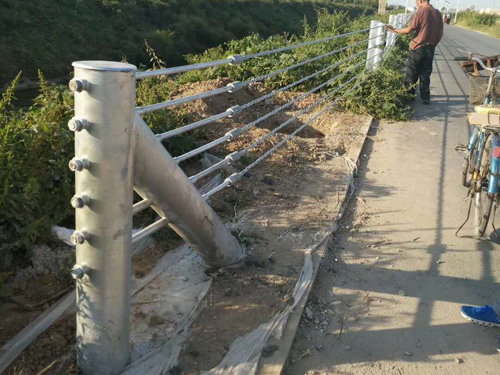

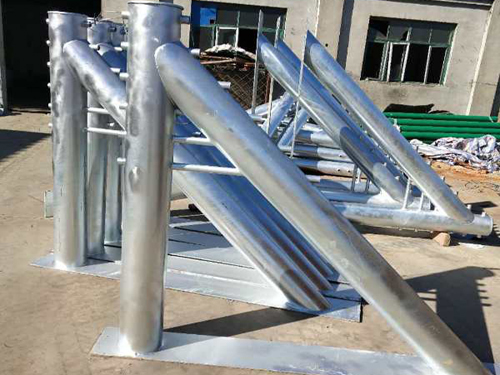

端部立柱--05	端部立柱--06
